一、简要说明
JMDM RS485联网控制I/O 系统是深圳市精敏数字机器有限公司自主开发的一款远程测控系统，可
实现通过电脑上位机界面远程集中监控多路I/O 输入输出。软件是本公司自主开发的一款上位机软
件；硬件采用JMDM系列高可靠工业级单片机串口控制器，最大组网应用能力可实现7140路（4080
路输入3060路输出）控制的大型远程监控系统。
二、功能描述
1、RS-485 总线型远程测控系统已得到广泛应用，这主要因为 RS-485 总线具有传输距离远等特
点。在传输速率为9600bit/s时传输距离可达1.2km以上，最高传输速率可达 10Mbit/s，且只用普
通双绞线即可，同一对双绞线上可以挂接多至255 个以上的终端。有许多工业测控模块都是采用
RS-485 总线型的，但价格较高。
2、本系统采用RS-485总线作为各个控制板之间的通信载体,最多可由255个控制板构成一个7140
路（由4080个输入点，3060个输出点）的大系统；可采用电脑或主PLC作为主控制单元。
3、本系统可由上位机软件设定各从板的地址。
4、本系统在采用电脑做为主控时可由上位机软件（如VB或VC语言）直接控制每个从板的输出状
态，也可以读入每个从板的输入状态。
三、用途
1、用于各种集散型控制系统；
2、用于各种远程测控系统；
3、可用于灯光控制，电厂控制，自动化车间的大中型控制项目;
4、可用作远程IO模块;
5、可用于电脑集中控制。
四、具体使用说明
1、上位机软件安装
1）安装JMDM板地址设定软件；2）安装精敏_多板监控软件；
2、通信线路连接:
1）连接好电脑RS232串口到RS485 的转换器。
2）连接好控制板RS232串口到RS485 的转换器。
3）把RS485的线路连接起来，即485+与485+相联，485-与485-相联，GND与GDN相联。
3. RS485联网控制板装配
1）固定好控制板；2）接上控制板电源。
4.设定控制板的通信地址:

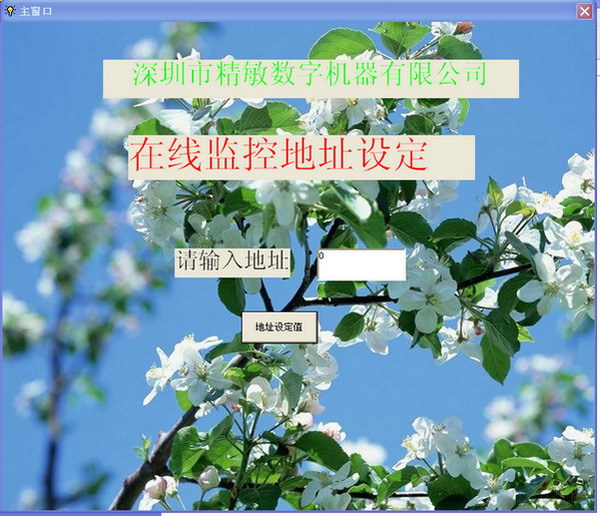

1）打开JMDM板地址设定软件；
2）在文本对话框内输入你想设定的通信板地址，点击设定按钮就可以设定其地址。
5.监控RS485联网控制板或控制RS485联网控制板的输出:

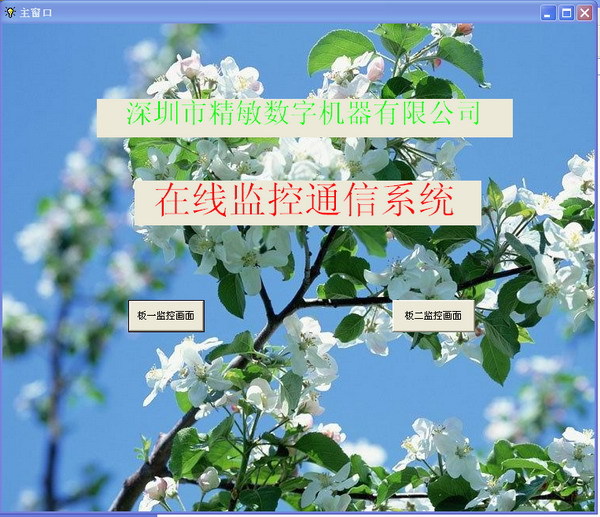

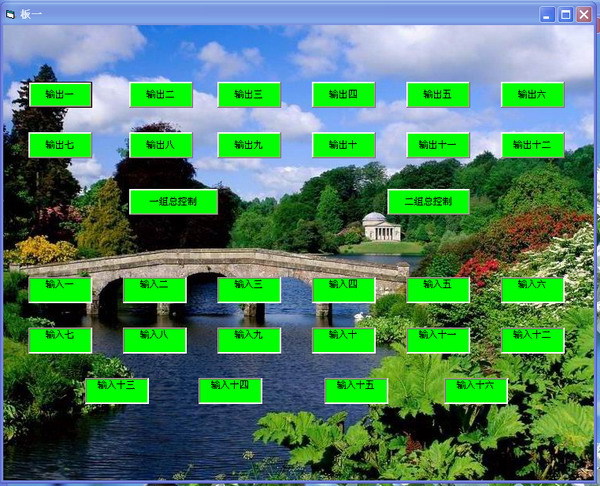

1）打开精敏_多板监控软件就可以监控RS485联网控制板的输入和输出。
2）通过电脑的上位机软件发送通信协议中所定义的数据就可以控制RS485联网控制板的输出；
通过电脑的上位机软件接收RS485联网控制控制板发送过来的数据就可以读出RS485联网控制控
制板的输入状态。
五、售后服务
1、自产品售出之日起,硬件正常使用下出现故障,保修一年，保修期后只收取维修成本费用；因自然
力、人为损坏、未按说明使用、不恰当的操作、拆修,或超出使用范围的滥用等造成的故障,不在保
修范围内。
2、变压器、串口通信线等赠品或附属品属于易耗品,不在保修范围。
3、技术支持：提供远程电话、网络在线技术支持。
